M12883EU三通道電力質量分析儀
M12883EU三通道電力質量分析儀（三通道電能質量分析儀）—能源管理大師
M12883EU三通道電力質量分析儀（三通道電能質量分析儀）特別設計用于能量記錄和效率評估。降低能量消耗和損耗可以提高經濟效益。M12883EU三通道電力質量分析儀（三通道電能質量分析儀）是一個數據長期記錄及后續數據處理的上乘工具。M12883EU三通道電力質量分析儀（三通道電能質量分析儀）彩色大屏幕可保證使用者現場分析及檢查數據。M12883EU電力質量分析儀（三通道電能質量分析儀）方便快捷的按鍵設計保證使用著更方便的操作。M12883EU三通道電力質量分析儀（三通道電能質量分析儀）PowerView3計算機軟件可詳細分析記錄的數據，可以直接從SD卡讀取數據，并生成專業的分析報告。
測量功能
l 電壓：真有效值，峰值，峰值系數（四通道）
l 電流：真有效值，峰值，峰值系數（四通道）
l 功率（有功功率，無功功率，視在功率）
l 功率測量完全滿足IEEE1459（有功功率，無功功率，基波，諧波，負載不平衡）
l 不平衡度，閃變測量
l 諧波和間諧波分析***高達50次，總諧波失真THD的測量
l 電能（有功，無功，發電，消耗）
l 捕捉和記錄電力供電事件（停電，電壓中斷，電壓驟升、電壓突降）
l 根據EN50160標準進行電力質量分析
l 記錄***多達7個可調的事件
l 溫度測量
l 功率因數COSΦ測量
核心特點
l 4電壓通道，寬測量范圍：0-1000Vrms（CATIII/1000V）
l 4電流通道，支持自動電流識別，儀器上設置量程
l 自動智能電流鉗識別和智能量程選擇
l 符合電力質量標準IEC61000-4-30 S類
l 根據EN50160完整的電力質量分析，包括諧波和間諧波
l 支持微SD卡（8GB隨儀器提供）***大到32G
l 彩色代碼輸入終端和終端標簽，以適合應用地區
l 初始主菜單和大圖標，使本設備導航和配置方便
l 強大的PC SW PowerView3軟件包，能夠下載，查看，分析所記錄的數據，并可生成專業報告
l 在標準配置中包括柔性鉗（無需附加供電）
應用
l 檢查電力校正設備性能
l 長時間分析
l 預防性維護
l 在增加負荷前檢驗電氣系統
標準
**：EN61010-1
EMC： EN61326
測量：IEC61000-4-30 S類、IEC 61557-12、IEC61000-4-7 I類、IEC61000-4-15、EN50160、
IEEE 1448、IEEE 1459
技術參數：
|
電壓輸入
|
AC/DC
|
|
輸入數
|
4
|
|
額定電壓范圍（L-N）
|
相（L-N）：50-1000VRMS
線（L-L）：50-1730VRMS
|
|
測量范圍
|
額定電壓的10%-150%
|
|
精度
|
IEC 61000-4-30 S類，額定電壓的±0.5%
|
|
采樣頻率
|
7kHz @50/60Hz，與主頻率同步
|
|
頻率范圍
|
42.5-69.0Hz±10mHz
|
|
電流輸入
|
AC/DC
|
|
輸入數
|
4
|
|
測量范圍（帶A1227柔性鉗）
測量范圍（帶A1281鐵芯鉗）
|
3-6000ARMS±m(xù).v.的1.5%
50m-1200ARMS±m(xù).v.的0.5%
|
|
功能
|
測量范圍
|
精度
|
|
功率（P，Q，S，cosφ，PF）
|
根據電壓和被選電流鉗
|
IEC 61557-12 I類
|
|
電能
|
根據電壓和被選電流鉗
|
有功：IEC62053-21 1類
無功：IEC62053-21 2類
|
|
諧波（DC-50次）
間諧波（1-50次）
閃變
主信號
|
額定電壓的0-20%
額定電壓的0-20%
0.2-10
額定電壓的0-15%
|
IEC61000-4-7 1類
IEC61000-4-7 1類
IEC61000-4-15 F3類
IEC61000-4-30 S類
|
|
不平衡
|
電壓的0-5%
電流的0-17%
|
|
|
溫度
|
-10-85℃
|
0.5℃
|
|
突降，驟升
|
額定電壓的10-150%
|
額定電壓的0.2%
±1循環
|
|
間斷
|
額定電壓的0-10%
|
±1循環
|
記錄器
|
內存
|
8GB 微SD卡，***大至32GB
|
通用記錄器
|
積分期間
|
1s – 2h
|
|
記錄信號
|
>1000（電壓，電流，諧波，功率）
***小，***大和平均值/間隔
電壓事件
用戶告警
|
|
持續時間
|
>1年（根據SD卡尺寸）
|
通用參數
|
顯示
|
4.3英寸，480X272彩色TFT
|
|
通訊口
|
USB
|
|
時間同步
|
GPS接收器（A1355）可選
|
|
儀器供電
|
110-240VAC或6節AA型鎳氫充電電池
|
|
過壓類別
|
600V/CAT IV；1000V/CAT III
|
|
重量
|
1kg
|
|
尺寸
|
230X140X80mm
|

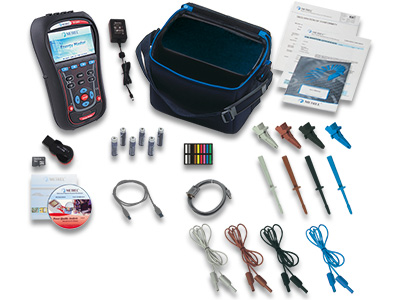

M12883EU三通道電力質量分析儀（三通道電能質量分析儀）標準配置：
?主機
?單相柔性電流鉗3000/300/30A（A1227）3件
?測試頭，（棕，黑，灰，藍），4件
?鱷魚夾，（棕，黑，灰，藍），4件
?電壓測量線，（棕，黑，灰，藍），4件
?彩色代碼標簽
?微SD內存卡，8GB 及讀咔器
?PC SW PowerView3軟件
?RS232，USB電纜
?電源適配器
?1.2V鎳氫充電電池，6件
?軟包、使用手冊、校驗報告
M12883ST三通道電力質量分析儀（三通道電能質量分析儀）標準配置：
?無A1227柔性電流鉗，其它同MI2883EU，可選其它型號的電流鉗
